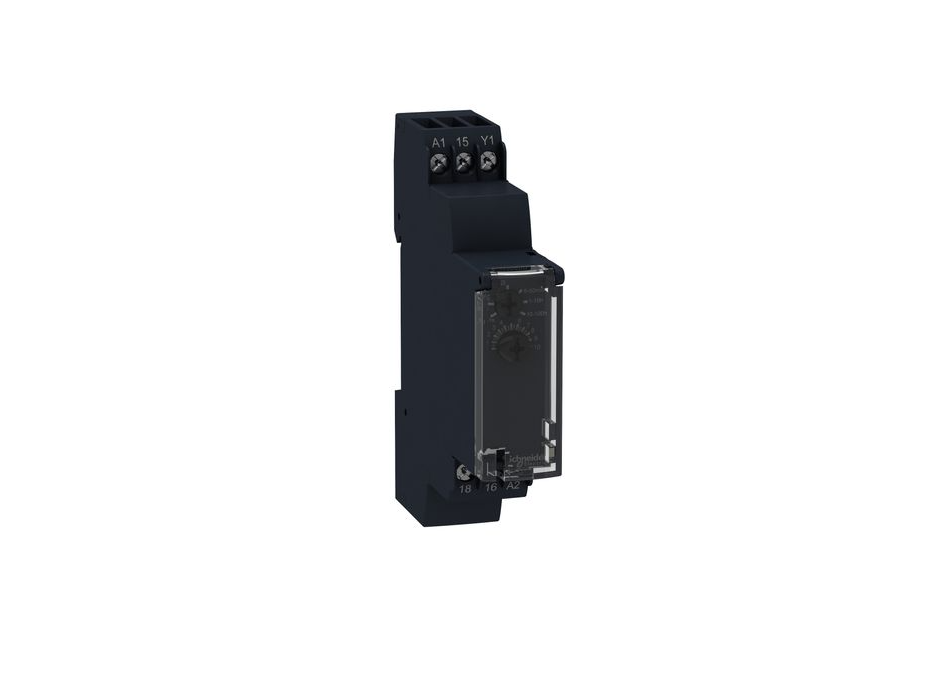

Rele temporizador modular, 8A, 1CO, 24..240 V CA/CC Schneider Electric RE17RAMU

Rele temporizador modular, 8A, 1CO, 24..240 V CA/CC Schneider Electric RE17RAMU

Rele temporizador modular, 8A, 1CO, 24..240 V CA/CC Schneider Electric RE17RAMU

$86.400

mp-logo-hand-shake
Hasta 12 pagos sin tarjeta con Mercado Pago. Saber más
Compra con Mercado Pago sin tarjeta y paga mes a mes
1
Agrega tu producto al carrito y al momento de pagar, elige “Cuotas sin Tarjeta” o “Meses sin Tarjeta”.
2
Inicia sesión en Mercado Pago.
3
Elige la cantidad de pagos que se adapten mejor a ti ¡y listo!

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

SKU: RE17RAMU Categorías: ,

Comparte este producto:

Descripción

Relé temporizador modular, 8A, 1CO, 24..240 V CA/CC

Marca: Schneider Electric

Codigo del Fabricante: RE17RAMU

  • Diseño de tablero simplificado debido a que el ancho de 17.5 mm es el mismo que el del interruptor automático de 1 polo
  • Cubre el tiempo de 0,1 s a 100 h, lo que elimina la necesidad de almacenar muchos productos diferentes
  • Cubierta transparente para proteger los ajustes contra manipulación, lo que reduce el mantenimiento
  • Temporizador de función única para integración simple en esquemas lógicos cableados
  • Rendimiento ambiental del producto

Descripción:

Este relé de temporización Harmony RE17R se puede ajustar entre 0,1 segundos y 100 horas, tiene una potencia de salida de 8 A, tiene 17,5 mm de ancho y puede recibir alimentación de 24 V CC, de 24 a 240 V CA. También tiene 1 SPDT de contacto de conmutación (bidireccionamiento unipolar). Tiene uno de los factores de forma más delgados del mercado, lo que permite una instalación flexible y sencilla en un segmento DIN, utilizando el mismo espacio que cualquier dispositivo DIN modular de 1 polo. También ofrece una cubierta sellable, ajustes sencillos y precisos con interruptores rotatorios. Este temporizador ofrece señales de control de suma y pausa. Temporizador de función única para una integración sencilla en esquemas lógicos cableados, idóneo para reacondicionar instalaciones antiguas sin utilizar PLC.

Especificaciones

Principal
gama de producto Relés temporizadores Harmony
Tipo de Producto o Componente Relé de doble función
tipo de salida digital Relé
Ancho 17,5 mm
Nombre Corto del Dispositivo RE17R
tipo de tiempo de retraso Retardo a la puesta en marcha
Rango de temporización 1…10 min
10…100 H
0.1…1 s
6…60 s
6…60 min
1…10 s
1…10 H
corriente de salida nominal 8 A
Complementario
tipo y composición de contactos 1 C/O
material de contactos Sin cadmio
Altura 90 mm
Profundidad 72 mm
tipo de control Selector panel frontal
[Us] tensión de alimentación asignada 24…240 V AC 50/60 Hz
24 V DC
Rango de tensiones 0,85…1,1 Us
Frecuencia de alimentación 50…60 Hz +/- 5 %
release of input voltage 10 V
conexiones – terminales Terminales de tornillo, 1 x 0.5…1 x 3.3 mm² – tipo de cable: AWG 20…AWG 12) sólido sin terminal
Terminales de tornillo, 2 x 0.5…2 x 2.5 mm² – tipo de cable: AWG 20…AWG 14) sólido sin terminal
Terminales de tornillo, 1 x 0,2…1 x 2,5 mm² – tipo de cable: AWG 24…AWG 14) Flexible con terminal
Terminales de tornillo, 2 x 0,2…2 x 1,5 mm² – tipo de cable: AWG 24…AWG 16) Flexible con terminal
Par de apriete 0,6…1 N.m acorde aIEC 60947-1
material de carcasa Autoextinguible
precisión de repetición +/- 0.5 % acorde a IEC 61812-1
variación de temperatura +/- 0,05 %/°C
variación de tensión +/-0.2 %/V
precisión ajuste de temporización +/- 10 % de escala completa en 25 °C acorde a IEC 61812-1
control signal pulse width 100 ms con carga en paralelo típico
30 ms típico
resistencia de aislamiento 100 MOhm en 500 V CC acorde a IEC 60664-1
tiempo de rearme 120 ms en desexcitación típico
factor de carga 100 %
consumo de potencia en VA 0…32 VA en 240 V AC
consumo de energía en W 0,6 W en 24 V CC
corriente mínima de conmutación 10 mA en 5 V CC
intensidad de conmutación máxima 8 A CA/CC
tensión máxima de conmutación 250 V AC
capacidad de corte 2000 VA
operating frequency 10 Hz
durabilidad eléctrica 100000 Ciclos para resistivo cables para – tipo de cable: 8 A en 250 V AC
endurancia mecánica 10000000 Ciclos
fuerza dieléctrica 2,5 kV 1 mA/1 minuto 50 Hz acorde a IEC 61812-1
[Uimp] Tensión asignada de resistencia a los choques 5 kV durabilidad eléctrica 1,2/50 μs
power on delay 100 ms
marca CE
distancia de desplazamiento 4 kV/3 acorde a IEC 60664-1
datos de fiabilidad de seguridad B10d = 270000
MTTFd = 296.8 años
posición de montaje Cualquier posición in relation to normal vertical mounting plane ((*))
soporte de montaje Carril DIN de 35 mm acorde a IEC 60715
señalizaciones en local Indicadores LED para encendida fija: reles excitado, sin temporización en curso
Indicadores LED 80 % ON and 20 % OFF ((*)) para intermitente: temporización en curso
Indicadores LED 5 % ON and 95 % OFF ((*)) para pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L) ((*))
peso del producto 0,07 kg
tipo de tiempo de retraso A, At
funcionalidad On-delay timing ((*))
código de compatibilidad RE17
Entorno
inmunidad a microcortes 20 ms
Normas 2006/95/EC
2004/108/EC
IEC 61812-1
IEC 61000-6-3
IEC 61000-6-1
IEC 61000-6-4
IEC 61000-6-2
Certificaciones de Producto CSA
cULus
GL
temperatura ambiente de almacenamiento -30…60 °C
temperatura ambiente de funcionamiento -20…60 °C
Grado de protección IP IP20 acorde aIEC 60529 (bornero)
IP40 acorde aIEC 60529 (carcasa)
IP50 acorde aIEC 60529 (panel frontal)
Resistencia a las vibraciones 20 m/s² (f = 10…150 Hz) acorde a IEC 60068-2-6
Resistencia a los golpes 15 gn para 11 ms acorde a IEC 60068-2-27
humedad relativa 93 % sin condensación acorde a IEC 60068-2-30
compatibilidad electromagnética Prueba de inmunidad ante descarga electroestática, estado 1 6 kV – tipo de cable: en contacto) level 3 ((*)) acorde a IEC 61000-4-2
Prueba de inmunidad ante descarga electroestática, estado 1 8 kV – tipo de cable: en aire) level 3 ((*)) acorde a IEC 61000-4-2
Susceptibilidad frente a campos electromagnéticos, estado 1 10 V/m – tipo de cable: 80 MHz a 1 GHz) level 3 ((*)) acorde a IEC 61000-4-3
Prueba de inmunidad oscilatoria/ráfagas eléctrica, estado 1 1 kV – tipo de cable: clic conexión capacitivo) level 3 ((*)) acorde a IEC 61000-4-4
Prueba de inmunidad oscilatoria/ráfagas eléctrica, estado 1 2 kV – tipo de cable: directo) level 3 ((*)) acorde a IEC 61000-4-4
Pruebade inmunidad de ondas de choque 1,2/50 µs, estado 1 1 kV – tipo de cable: modo diferencial) level 3 ((*)) acorde a IEC 61000-4-5
Pruebade inmunidad de ondas de choque 1,2/50 µs, estado 1 2 kV – tipo de cable: modo común) level 3 ((*)) acorde a IEC 61000-4-5
Perturbaciones RF conducidas, estado 1 10 V – tipo de cable: 0,15…80 MHz) level 3 ((*)) acorde a IEC 61000-4-6
Prueba de inmunidad de huecos y caídas de tensión, estado 1 0 % – tipo de cable: 1 cycle ((*))) acorde a IEC 61000-4-11
Prueba de inmunidad de huecos y caídas de tensión, estado 1 70 % – tipo de cable: 25/30 cycles ((*))) acorde a IEC 61000-4-11
Emisiones conducidas y radiadas, estado 1 IP4X acorde a EN 55022

Información adicional

Peso 0.5 kg
Dimensiones 10 × 5 × 10 cm
