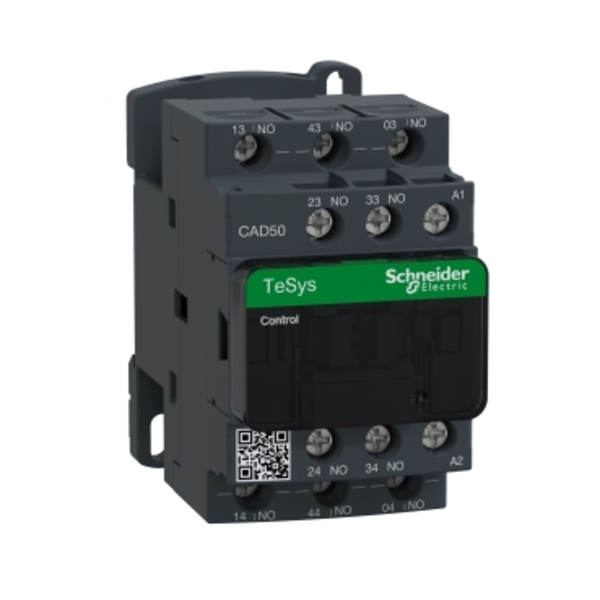

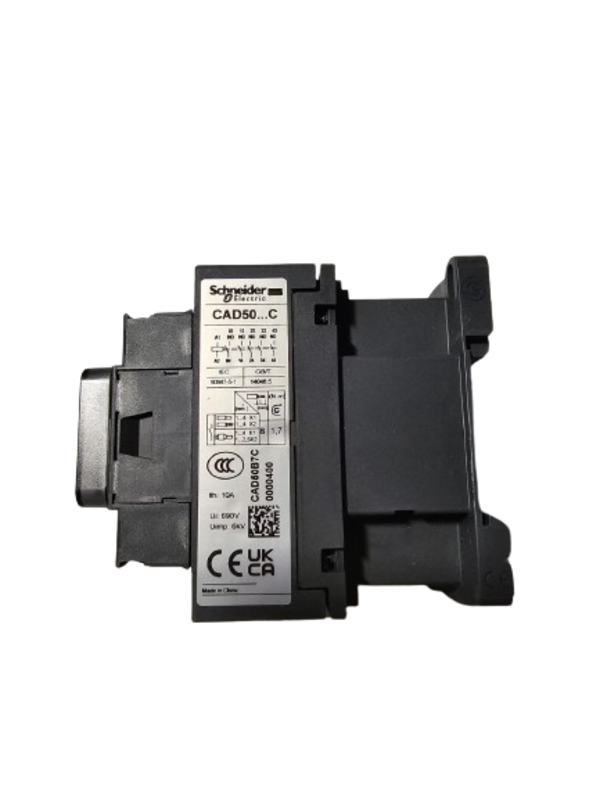

Contactor Schneider Serie Cad50b7c 24vac 50/60hz

Descripción

información principal
Producción en serie
TeSys
nombre del producto
TeSys-CAD
tipo de producto
Relé de control
Nombre corto del producto
CANALLA
Campo de aplicación del contactor
Bucle de control
Categoría de uso
DC-13
AC-15
AC-14
Tipo de contacto del circuito
5NO
Voltaje del circuito de control
24 V CA 50/60 Hz
Información adicional
Tensión nominal de funcionamiento
690 V CA 25 … 400 Hz
Vida mecánica
30 kA.s
Frecuencia de operación
180 veces/minuto
Tiempo de acción
12 … 22 ms energización de bobina y cierre de contacto NA
4…12 ms descarga de bobina y NO apertura
Límite de voltaje de control
Funcionamiento: 0,8…1,1 Uc a 50 Hz
Funcionamiento: 0,85…1,1 Uc a 60 Hz
Versión: 0,3 … 0,6 Uc
( 50 Hz mantenido) Consumo de energía (VA)
8VA 50Hz 20°C)
( 50 Hz de entrada) Consumo de energía (VA)
70VA 50Hz 20°C)
Corriente de calefacción convencional
10 A a 40 °C
Capacidad nominal de fabricación
140 A CA de acuerdo con IEC 60947-5-1
250 A CC de acuerdo con IEC 60947-5-1
Corriente nominal soportada de corta duración
100 A-1 s
120 A-500 ms
140 A-100 ms
Fusibles para uso con relés
10 A gG de acuerdo con IEC 60947-5-1
Tensión nominal de aislamiento
690 V de acuerdo con IEC 60947-5-1
Resistencia de aislamiento
10
Tensión nominal soportada al impulso
6 kV de acuerdo con IEC 60947
Corriente mínima de conmutación
5 mA
Capacidad de conmutación mínima
17V
tiempo sin superposición
1,5 ms entre contactos de alimentación NC y NO
1,5 ms entre contactos de alimentación NC y NO
Metodo de instalacion
Montaje en riel

Garantía del vendedor: 6 meses
