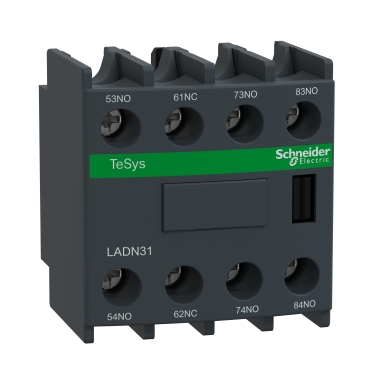

Contacto auxiliar Schneider Electric – serie LADN TeSys D.

¿desea añadir un contacto auxiliar adicional a su circuito de control para proporcionar mayor seguridad? Schneider Electric ofrece lo último en tecnología y componentes de contacto auxiliar.

Específicamente, la serie TeSys LADN de contactor auxiliar aporta fiabilidad a su circuito actuando como un dispositivo de conmutación secundario que funciona junto con otros dispositivos primarios como contactores, relés o disyuntores.

Características y ventajas:

• bajo consumo en el circuito de control
• 30 ciclos de durabilidad mecánica
• compactos, ligeros y fáciles de conectar a contactores compatibles. Fijación lateral delantera
• montaje simplificado directamente en el contactor/disyuntor. Tamaño compacto y equipado con tecnología de terminal EverLink que significa apriete permanente incluso en caso de deslizamiento del conductor
• 18 meses de garantía del fabricante con Schneider.

Niveles de protección y características de seguridad
• Clasificación de fusibles asociada a IEC 60947-5-1
• fusible GG< = 10 A.
• BS 4795, EN 60947-5-1, IEC 60947-5-1
• Certificación CSA, UL
• IP2x conforme a VDE 0106
• tratamiento térmico y protección CONFORME a la norma IEC 60068
• temperatura ambiente (AAT) para funcionamiento de -5 a 60 °C.

Aplicaciones

• sistemas de arranque/control de motores
• conmutan contactores/bobinas de relé
• Equipo de señalización/control

¿Cómo funcionan los contactos auxiliares?

Un contacto auxiliar es un dispositivo electromecánico que se monta normalmente en contactores. Están físicamente conectados al contactor, con activación y desactivación simultáneas que se aplican a ambos dispositivos al mismo tiempo.

Los contactos AUX se pueden instalar en contactores mediante montaje frontal o lateral. Esto suele ser claro en la forma y el tamaño del producto, pero compruebe la compatibilidad de sus dispositivos. Los contactos AUX son dispositivos muy útiles para ayudar a vigilar el contactor.

Puede, por ejemplo, conectar un LED de baja tensión directamente al contactor auxiliar sin tener que preocuparse por la tensión general del contactor al que está conectado (siempre que el contactor auxiliar esté aislado eléctricamente del contactor) Puede utilizar el LED para controlar el dispositivo, es decir, indicar si el motor está apagado/encendido.
